　　上述所述的工作方式，称为频分制的编码方式。这种频分制工作方式，其优点是可实现多路控制，但缺点是电路复杂，对于路数不多的控制电路，因电路工作原理简单，对一般电子技术人员仍然是有用的5遥控接收解调电路为红外接收解调控制电路，中IC2是LM567。LM567是一种锁相环集成电路，采用8脚双列直插塑封装，工作电压为+4.75+9V，工作频率从直流到500kHz，静态电流约8mA。脚为输出端，静态时为高电平，是由内部的集电开路的三管构成，允许大灌电流为100mA。鉴于LM567的内部电路较复杂，这里仅介绍该电路的基本功能。LM567的、脚外接的电阻(R3+RP)和电容C4，决定了内部压控振荡器的中心频率脚接的电容C3、C4到地，形成滤波网络，其中脚的电容C2，决定锁相环路的捕捉带宽，电容值越大，环路带宽越窄。

　　对于NTC编码，由引导码、用户编码低位，用户编码高位、键数据编码、键数据编码反码五部分组成，引导码由一个9ms的载波波形和4.5ms的关断时间构成，它作为随后发射的码的引导，这样当接收系统是由微处理器构成的时候，能更有效地处理码的接收与检测及其它各项控制之间的时序关系。编码采用脉冲位置调制方式（PPM）。利用脉冲之间的时间间隔来区分“0”和“1”。每次8位的码被传送之后，它们的反码也被传送，减少了系统的误码率。数据0 可用“高电平0.56ms ＋低电平0.56ms”表示，数据1 可用“高电平0.56ms ＋低电平1.68ms”表示。

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

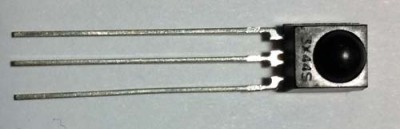

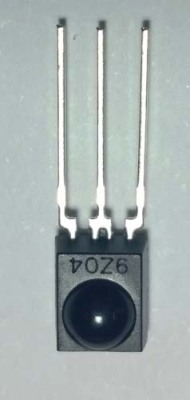

　　红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。 早期的红外一体化接收头一般由集成电路与接收二管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二管封装在一起的，不可拆，不可修，体积很小。大多数接收头供电为5V，有少数早期的接收头为12V供电。
