　　存在脉冲检测过程，首先我们单片机要拉低这个引脚，持续大概480us到960us之间的时间即可，我们的程序中持续了500us。然后，单片机释放总线，就是给高电平，DS18B20等待大概15到60us后，会主动拉低这个引脚大概是60到240us，而后DS18B20会主动释放总线，这样IO口会被上拉电阻自动拉高。 有的同学还是不能够彻底理解，程序列出来逐句解释。首先，由于DS18B20时序要求严格，所以在操作时序的时候，为了中断干扰总线时序，先关闭总中断。然后步，拉低DS18B20这个引脚，持续500us；第二步，延时60us；第三步，读取存在脉冲，并且等待存在脉冲结束。

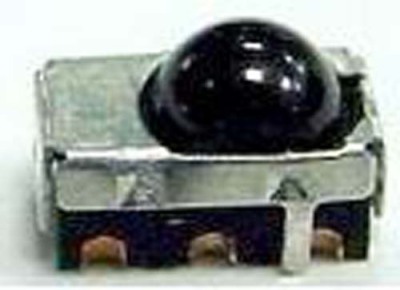

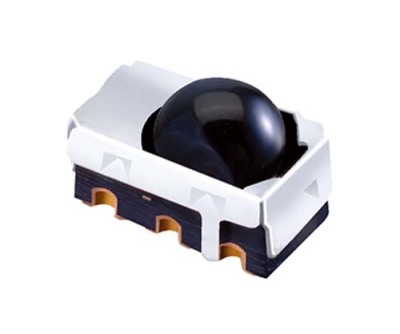

　　56.7KHZ(56KHZ),    遥控器的中心频率要与接收头所用的频率一致，这样才能达到好的接收效果。38KHZ 的为常用。 工作电流:静态电流 0.1~0.6mA(为低功耗产品)，一般产品的静态电流在 0.8~1.5mA 接收距离:这个一般都是生产厂家依自已的测试来进行标识的 ,无实际对比意义，主要还是看是否在自已机台上测试效果。 引脚:接收头一般有三种脚位。 从左至右:1.Vout(信号输出)2.GND(接地)3.Vcc(供电)

　　红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。

　　标准（代表芯片SAA3010）:载波频率为38kHz ；没有简码，点按键时，控制码在1 和0 之间切换，若持续按键，则控制码不变。一个全码可等同于起始码、控制码、系统码、数据码的时间总和，数据0 用“低电平0. 889ms ＋高电平0. 889ms”表示；数据１ 用“ 高电平0. 889ms ＋ 低电平0.889ms”表示，如图3 所示。 位传送方式是采用双相位，位1 和位0 的相位正好相反。在解码时可以用定时采样的方式进行解码，一个位采样二次，分别在位波形的四分之一和四分之三处进行采样，如位1 用这种方法采样的值就是0 和1。当然也可以只采样一次，例如在波形的四分之一处进行采样，然后定时一个波形的周期再采样，这样位1 采样的值就是0。
