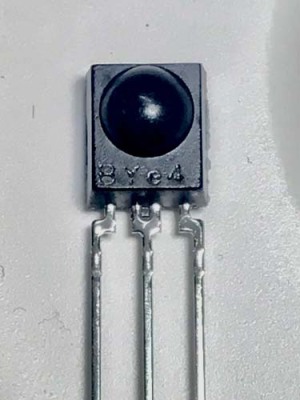

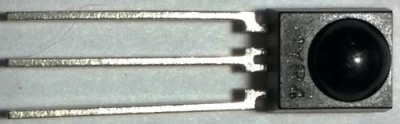

　　由于我们的红外调制信号是半双工的，而且同时空间只能允许一个信号源，所以我们红外的基带信号不适合在I2C或者SPI通信协议中进行的，我们前边提到过UART虽然是2条线，但是通信的时候，实际上一条线即可，所以红外可以在UART中进行通信。当然，这个通信也不是没有限制的，比如在HS0038B的数据手册中标明，要想让HS0038B识别到38K的红外信号，那么这个38K的载波要大于10个周期，这就限定了我们红外通信的基带信号的比特率不能高于3800，那如果把串口输出的信号直接用38K调制的话，波特率也就不能高于3800。当然还有很多其他基带协议可以利用红外来调制，下面我们介绍一种遥控器常用的红外通信协议——NEC协议。

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

　　目前有很多种芯片可以实现红外发射，可以根据选择发出不同种类的编码。由于发射系统一般用电池供电，这就要求芯片的功耗要很低，芯片大多都设计成可以处于休眠状态，当有按键按下时才工作，这样可以降低功耗芯片所用的晶振应该有的耐物理撞击能力，不能选用普通的石英晶体，一般是选用陶瓷共鸣器，陶瓷共鸣器准确性没有石英晶体高，但通常一点误差可以忽略不计。 红外线通过红外发光二管(LED)发射出去，红外发光二管（红外发射管）内部构造与普通的发光二管基本相同，材料和普通发光二管不同，在红外发射管两端施加一定电压时，它发出的是红外线而不是可见光。

　　家电遥控器通信距离往往要求不高，而红外的成本比其他无线设备要低的多，所以家电遥控器应用中红外占据着一席之地。遥控器的基带通信协议很多，大概有几十种，常用的就有ITT协议、NEC协议、Sharp协议、Philips RC-5协议、Sony SIRC协议等。用的多的就是NEC协议了，因此我们KST-51开发板随板的遥控器直接采用NEC协议，我们这节课也以NEC协议标准来讲解一下。 NEC协议的数据格式包括了引导码、用户码、用户码(或者用户码反码)、按键键码和键码反码，一个停止位，停止位主要起隔离作用，一般不进行判断，编程时我们也不予理会。其中数据编码总共是4个字节32位，如图16-7所示。个字节是用户码，第二个字节可能也是用户码，或者是用户码的反码，具体由生产商决定，第三个字节就是当前按键的键数据码，而第四个字节是键数据码的反码，可用于对数据的纠错。
