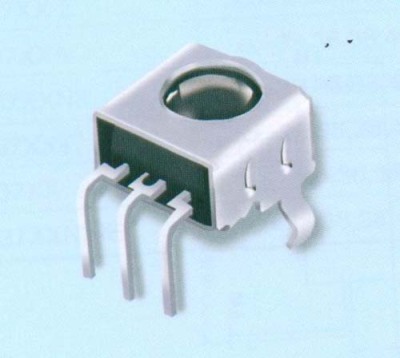

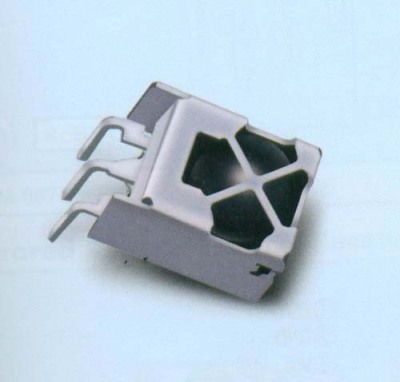

　　目前，对于这种进行了调制的红外线遥控信号，通常是采用一体化红外线接收头进行解调。一体化红外线接收头将红外光电二管(即红外接收传感)、低噪声前置放大器、限幅器、带通滤波器、解调器，以及整形驱动电路等集成在一起，其外形及引脚定义如下(不同型号的一体化红外线接收头的引脚排列顺序有所不同，具体请参考相关的产品手册)。一体化红外线接收头体积小(类似塑封三管)、灵敏度高、外接元件少(只需接电源退藕元件)、抗干扰能力强，使用十分方便。

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　组成:接纳头主要由 4 大部:光电二管（PD）、芯片（IC）、支架、胶体（素、环氧树脂）共同组合封装而成。 PD主要功用是接纳光信号。有大、中、小之分，尺寸越大，在其他原物料相同的状况下，其接纳间隔越远，接纳角度越大。 IC 是LED红外接收头的处置元件，主要由硅晶和电路组成，是一个高度集成的器件、主要功用有滤波、整形、解码、放大等功用，决议接纳头性能的主要原料，关系到产品的抗光干扰才能、抗电源干扰才能、接纳间隔、解码才能、产品稳定性等多种要素。

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。
