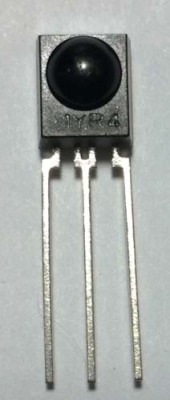

　　如果想发送的在远一些，信号更加强一些，建议电路选择成二级放大。 接收电路与解调:为了减少干扰，采用便宜地一体化接收头HS0038,接收的频率是38khz左右，周期为26us，使用它完成对调制后的脉冲信号进行放大、检波、整形得到TTL电平的编码信号，即图1.3所示。具体电路如下。 解码:通过对高低电平的时间判断就会得到二进制的01序列，具体的判断算法有许多种，下面说明常见的高电平时间判断法

　　红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　红外遥控编码格式 红外遥控器的编码格式通常有两种格式:NEC 和RC5 NEC 格式的特征: 使用38 kHz 载波频率 引导码间隔是9 ms + 4.5 ms 使用16 位客户代码 使用8 位数据代码和8 位取反的数据代码 不过需要将波形反转一下才方便分析: NEC 协议通过脉冲串之间的时间间隔来实现信号的调制（英文简写PWM） 。 逻辑“0”是由0.56ms的38KHZ载波和0.560ms 的无载波间隔组成； 逻辑“1”是由0.56ms 的38KHZ 载波和1.68ms 的无载波间隔组成； 结束位是0.56ms 的38K 载波。
