不同红外接收头，其Vcc端和DATA端的阻值是不一样的；但相同的红外接收头，其Vcc端和DATA端的阻值是接近的；彼此从20多KΩ到40多KΩ不等。如果你手中有一体化红外接收头，且已经知道其脚位的话，不妨用此方法比较验一下，真伪即辨。 经实际测试,两次的测量值的差距小,我的指针式万用表根本测不出差别,高精度数字式表在合适量程内测量. 红外接收头科普及代换注意事项 采用环氧树脂封装，可滤除可见光干扰的，不易受环境光干扰，而且可以抑制非控制信号的脉冲输出。采用环氧树脂封装，外加铁壳的红外接收头还能够有效得电磁干扰，使一体化的红外遥控接收头能够在强电磁干扰的环境中使用。红外接收头一般有三只引线脚，分别为接地、电源和信号输出。不同型号的红外接收头，其引脚排列也不相同。带遥控功能的家用电器中所采用的红外接收头型号繁多，维修中常遇到无法购得原型号接收头的情况，只能寻找代换品。实际上无论何种型号的接收头均可采用常见型号代换。代换时主要应注意如下几点:

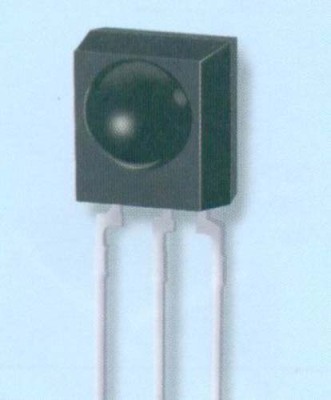

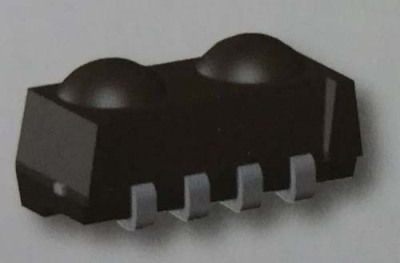

一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。
TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期
红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。 早期的红外一体化接收头一般由集成电路与接收二管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二管封装在一起的，不可拆，不可修，体积很小。大多数接收头供电为5V，有少数早期的接收头为12V供电。
