　　脚接的电容C3为脚的2倍以上为好。 弄清了LM567的基本组成后，再来分析8电路的工作过程。ICl是红外接收头，它接收1发出的红外线信号，接收的调制载波频率仍为38kHz，接收信号经ICl解调后，在其输出端OUT输出频率为f1的方波信号，只要将LM567的中心频率f01调到与发射端f1相同，即f01=fl，则当发射端发射时，LM567开始工作，脚由高电平变为低电平，该低电平使三管8550导通，在A点输出开关信号驱动D触发锁存器，再由它驱动各种开关电路工作。这样，只要按一下1电路的微动开关K，即发射红外线，接收电路4即可输出开关信号开通控制电路，再按一下开关K，控制开关信号关闭，这就完成了完整的控制功能。

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

　　这个电路用于避障的时候，发射管先发送红外信号，红外信号会随着传送距离的加大逐渐衰减，如果遇到障碍物，就会形成红外反射。当反射回来的信号比较弱时，光敏二管L2接收的红外光较弱，比较器LM393的3脚电压高于2脚电压，接收检测引脚输出高电平，说明障碍物比较远；当反射回来的信号比较强，接收检测引脚输出低电平，说明障碍物比较近了。 用于小车循迹的时候，要有黑和白的轨道。当红外信号发送到黑轨道时，黑因为吸光能力比较强，红外信号发送出去后就会被吸收掉，反射部分很微弱。白轨道就会把大部分红外信号返回来。通常情况下的循迹小车，需要应用多个红外模块同时检测，从多个角度判断轨道，根据判断的结果来调整小车使其按照正常循迹前行。

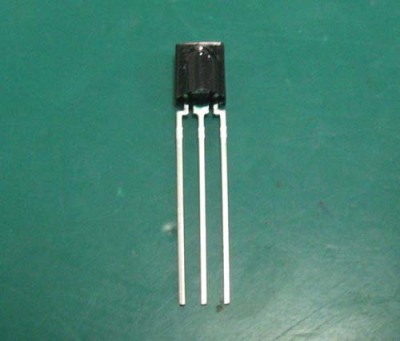

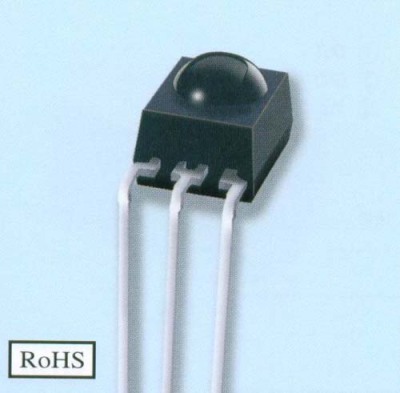

　　从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) 工作原理:红外接收头一般可以接收 850~1100nm 波段的红外光，其中主要以接收 940nm 为主（因此配套红外发射管的时候好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由 IC 内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。
