　　红外线遥控接收芯片可以完成对摇控信号的前置放大、限幅放大、带通滤波、峰值检波和波形整形，只需加上简单的外围电路即可完成对已调波的解调。 红外接收头好坏判断: 接收头接上5V电压，输出端接万用表，按遥控器任意键，对准接收器，万用表指针应在3-4.5V之间任意一电压点摆动为好的。 红外接收头替换原则: 原则上大多数接收头都可互相代换，只需注意供电电压与管脚位置就行。接收头引脚位置大多数有以下两种排列方式，

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　家电遥控器通信距离往往要求不高，而红外的成本比其他无线设备要低的多，所以家电遥控器应用中红外占据着一席之地。遥控器的基带通信协议很多，大概有几十种，常用的就有ITT协议、NEC协议、Sharp协议、Philips RC-5协议、Sony SIRC协议等。用的多的就是NEC协议了，因此我们KST-51开发板随板的遥控器直接采用NEC协议，我们这节课也以NEC协议标准来讲解一下。 NEC协议的数据格式包括了引导码、用户码、用户码(或者用户码反码)、按键键码和键码反码，一个停止位，停止位主要起隔离作用，一般不进行判断，编程时我们也不予理会。其中数据编码总共是4个字节32位，如图16-7所示。个字节是用户码，第二个字节可能也是用户码，或者是用户码的反码，具体由生产商决定，第三个字节就是当前按键的键数据码，而第四个字节是键数据码的反码，可用于对数据的纠错。

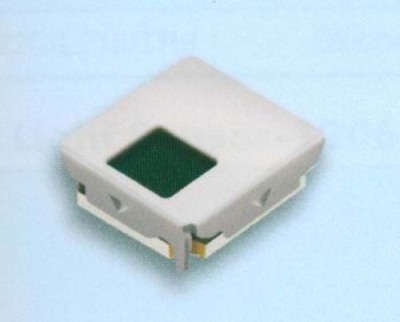

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:
