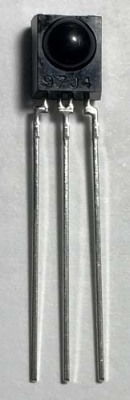

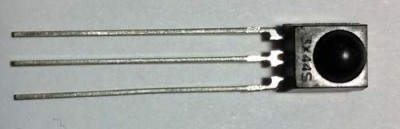

NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。
红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。
这个电路用于避障的时候，发射管先发送红外信号，红外信号会随着传送距离的加大逐渐衰减，如果遇到障碍物，就会形成红外反射。当反射回来的信号比较弱时，光敏二管L2接收的红外光较弱，比较器LM393的3脚电压高于2脚电压，接收检测引脚输出高电平，说明障碍物比较远；当反射回来的信号比较强，接收检测引脚输出低电平，说明障碍物比较近了。 用于小车循迹的时候，要有黑和白的轨道。当红外信号发送到黑轨道时，黑因为吸光能力比较强，红外信号发送出去后就会被吸收掉，反射部分很微弱。白轨道就会把大部分红外信号返回来。通常情况下的循迹小车，需要应用多个红外模块同时检测，从多个角度判断轨道，根据判断的结果来调整小车使其按照正常循迹前行。
TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期
