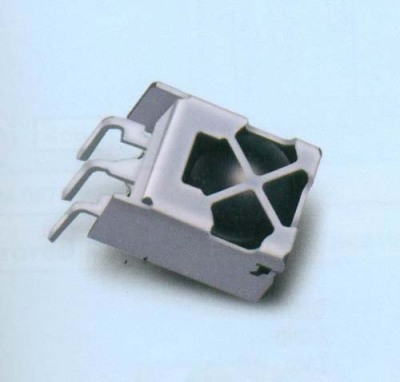

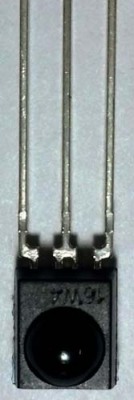

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。

　　注意: 波形先是发低位地址再发高位地址。 所以 反转过来就是 十六进制的DD20；键值波形如下: 另外注意8 位的键值代码是取反后再发一次的,。 一位是一个逻辑“1”。 RC5 编码相对简单一些: 同样由于取自红外接收头的波形需要反相一下波形以便于分析: 反相后的波形: 根据编码规则: 得到一组数字: 位是起始位S通常是逻辑1 第二位是场位F通常为逻辑1， 在RC5 扩展模式下它将6位命令代码扩充到7 位代码（高位MSB） ， 这样可以从64 个键值扩充到128 个键值。
