　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

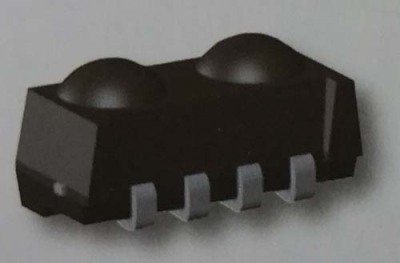

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　56.7KHZ(56KHZ),    遥控器的中心频率要与接收头所用的频率一致，这样才能达到好的接收效果。38KHZ 的为常用。 工作电流:静态电流 0.1~0.6mA(为低功耗产品)，一般产品的静态电流在 0.8~1.5mA 接收距离:这个一般都是生产厂家依自已的测试来进行标识的 ,无实际对比意义，主要还是看是否在自已机台上测试效果。 引脚:接收头一般有三种脚位。 从左至右:1.Vout(信号输出)2.GND(接地)3.Vcc(供电)

　　优劣的关键试验项目。电老化试验是对红外接收头进行超过 48 小时的通电，主要检测焊线工序的性，通常有些虚焊、或其他的存在隐患的焊接不良品是经不住考验的。镀锡实验，是对红外接收头进行模拟客户现场使用条件进行的实验，来验产品对焊接条件的适应性。常规实验条件是 280 度 10 秒。今天小编要和大家分享的是红外接收头原理 红外接收头脚位的判别，接下来我将从红外接收头的原理，红外接收头脚位的判别，红外接收头科普及代换注意事项。
