　　红外遥控编码格式 红外遥控器的编码格式通常有两种格式:NEC 和RC5 NEC 格式的特征: 使用38 kHz 载波频率 引导码间隔是9 ms + 4.5 ms 使用16 位客户代码 使用8 位数据代码和8 位取反的数据代码 不过需要将波形反转一下才方便分析: NEC 协议通过脉冲串之间的时间间隔来实现信号的调制（英文简写PWM） 。 逻辑“0”是由0.56ms的38KHZ载波和0.560ms 的无载波间隔组成； 逻辑“1”是由0.56ms 的38KHZ 载波和1.68ms 的无载波间隔组成； 结束位是0.56ms 的38K 载波。

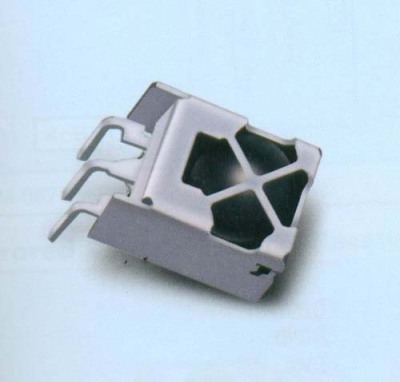

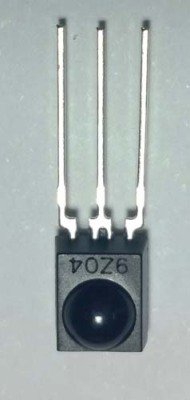

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

　　家电遥控器通信距离往往要求不高，而红外的成本比其他无线设备要低的多，所以家电遥控器应用中红外占据着一席之地。遥控器的基带通信协议很多，大概有几十种，常用的就有ITT协议、NEC协议、Sharp协议、Philips RC-5协议、Sony SIRC协议等。用的多的就是NEC协议了，因此我们KST-51开发板随板的遥控器直接采用NEC协议，我们这节课也以NEC协议标准来讲解一下。 NEC协议的数据格式包括了引导码、用户码、用户码(或者用户码反码)、按键键码和键码反码，一个停止位，停止位主要起隔离作用，一般不进行判断，编程时我们也不予理会。其中数据编码总共是4个字节32位，如图16-7所示。个字节是用户码，第二个字节可能也是用户码，或者是用户码的反码，具体由生产商决定，第三个字节就是当前按键的键数据码，而第四个字节是键数据码的反码，可用于对数据的纠错。
