　　既然红外遥控信号是一连串的二进制脉冲码，那么，用什么样的空号和传号的组合来表示二进制数的“0”和“1”，即信号传输所采用的编码方式，也是红外遥控信号的发送端和接收端需要事先约定的。通常，红外遥控系统中所采用的编码方式有三种: FSK(移频键控)方式 移频键控方式用两种不同的脉冲频率分别表示二进制数的“0”和“1'，下是用移频键控方式对“0”和“1”进行编码的示意。 PPM(脉冲位置编码)方式

　　接收判定每bit的560us低电平 时间判定范围为340～780us， 超过此范围则说明为误码，直接退出 接收每bit高电平时间，判定该bit的值 时间判定范围为340～780us， 在此范围内说明该bit值为0 因低位在先，所以数据左移，高位为0 时间判定范围为1460～1900us， 在此范围内说明该bit值为1 因低位在先，所以数据左移， 不在上述范围内则说明为误码，直接退出接收完一个字节后保存到缓冲区 接收完毕后设置标志 退出前清零INT1中断标志 大家在阅读这个文件里的代码时，会发现我们在获取高低电平时间的时候做了超时判断if (TH1 >= 0x40)，这个超时判断一方面是应对空间突发的红外干扰信号，如果我们不做超时判断，程序有可能会一直等待下一个跳变才会停止检测，造成程序假死。另外一个方面，遥控器的单按按键和持续按住按键发出来的信号是不同的。我们先来对比一下两种按键方式的信号状态，如图16-9和16-10所示。

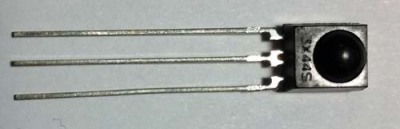

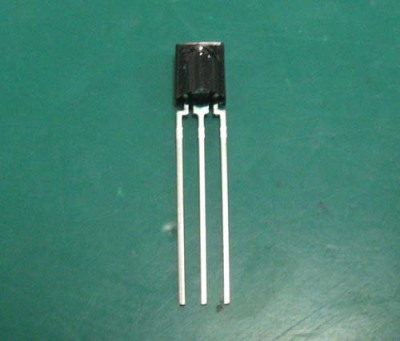

　　红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。

　　脚接的电容C3为脚的2倍以上为好。 弄清了LM567的基本组成后，再来分析8电路的工作过程。ICl是红外接收头，它接收1发出的红外线信号，接收的调制载波频率仍为38kHz，接收信号经ICl解调后，在其输出端OUT输出频率为f1的方波信号，只要将LM567的中心频率f01调到与发射端f1相同，即f01=fl，则当发射端发射时，LM567开始工作，脚由高电平变为低电平，该低电平使三管8550导通，在A点输出开关信号驱动D触发锁存器，再由它驱动各种开关电路工作。这样，只要按一下1电路的微动开关K，即发射红外线，接收电路4即可输出开关信号开通控制电路，再按一下开关K，控制开关信号关闭，这就完成了完整的控制功能。
