　　接收判定每bit的560us低电平 时间判定范围为340～780us， 超过此范围则说明为误码，直接退出 接收每bit高电平时间，判定该bit的值 时间判定范围为340～780us， 在此范围内说明该bit值为0 因低位在先，所以数据左移，高位为0 时间判定范围为1460～1900us， 在此范围内说明该bit值为1 因低位在先，所以数据左移， 不在上述范围内则说明为误码，直接退出接收完一个字节后保存到缓冲区 接收完毕后设置标志 退出前清零INT1中断标志 大家在阅读这个文件里的代码时，会发现我们在获取高低电平时间的时候做了超时判断if (TH1 >= 0x40)，这个超时判断一方面是应对空间突发的红外干扰信号，如果我们不做超时判断，程序有可能会一直等待下一个跳变才会停止检测，造成程序假死。另外一个方面，遥控器的单按按键和持续按住按键发出来的信号是不同的。我们先来对比一下两种按键方式的信号状态，如图16-9和16-10所示。

　　注意: 波形先是发低位地址再发高位地址。 所以 反转过来就是 十六进制的DD20；键值波形如下: 另外注意8 位的键值代码是取反后再发一次的,。 一位是一个逻辑“1”。 RC5 编码相对简单一些: 同样由于取自红外接收头的波形需要反相一下波形以便于分析: 反相后的波形: 根据编码规则: 得到一组数字: 位是起始位S通常是逻辑1 第二位是场位F通常为逻辑1， 在RC5 扩展模式下它将6位命令代码扩充到7 位代码（高位MSB） ， 这样可以从64 个键值扩充到128 个键值。

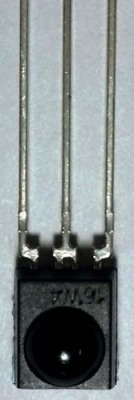

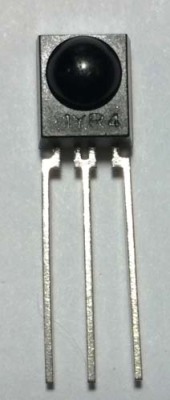

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　在脉冲位置编偶方式下，每一位二进制数所占用的时间是一样的，只是传号脉冲的位置有所不同。空号在前、传号在后的表示“1”，传号在前、空号在后的表示“0”。下是采用脉冲位置编码方式对“0”和“1”进行编码的示意。 PWM(脉冲宽度编码)方式 脉冲宽度编码方式是根号脉冲的宽度来区别二进制数的“0”和“1”的。 传号脉冲宽的是“1”，传号脉冲窄的是“0”，而每位二进制数之间则用等宽的空号来进行分隔。下是用脉冲宽度编码方式对“0”和“1”进行编码的示意。
