　　前者编码器是由生产厂家的人员按红外遥控协议进行编码，而后者适用于一般电子技术人员和电子爱好者的编码。4中的38kHz振荡器即载波信号比较简单，但用的和业余用的也有区别，用的振荡器采用了晶振，而后者一般是RC振荡器。例如彩电红外遥控器上的发射端用了455kHz的晶振，是经过整数分频的，分频系数为12，即。当然也有一些工业用的遥控系统，采用36kHz、40kHz或56kHz等的载波信号。 因红外遥控器的控制距离约10米远，要达到这个，其发射的载波频率(38kHz)要求十分稳定，而非用的RC(38kHz)载波频率稳定性差，往往偏离38kHz甚至很远，这就大大缩短了遥控器的控制距离。

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　注意: 波形先是发低位地址再发高位地址。 所以 反转过来就是 十六进制的DD20；键值波形如下: 另外注意8 位的键值代码是取反后再发一次的,。 一位是一个逻辑“1”。 RC5 编码相对简单一些: 同样由于取自红外接收头的波形需要反相一下波形以便于分析: 反相后的波形: 根据编码规则: 得到一组数字: 位是起始位S通常是逻辑1 第二位是场位F通常为逻辑1， 在RC5 扩展模式下它将6位命令代码扩充到7 位代码（高位MSB） ， 这样可以从64 个键值扩充到128 个键值。

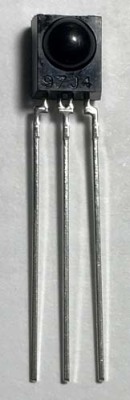

　　从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) 工作原理:红外接收头一般可以接收 850~1100nm 波段的红外光，其中主要以接收 940nm 为主（因此配套红外发射管的时候好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由 IC 内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。
