　　接收判定每bit的560us低电平 时间判定范围为340～780us， 超过此范围则说明为误码，直接退出 接收每bit高电平时间，判定该bit的值 时间判定范围为340～780us， 在此范围内说明该bit值为0 因低位在先，所以数据左移，高位为0 时间判定范围为1460～1900us， 在此范围内说明该bit值为1 因低位在先，所以数据左移， 不在上述范围内则说明为误码，直接退出接收完一个字节后保存到缓冲区 接收完毕后设置标志 退出前清零INT1中断标志 大家在阅读这个文件里的代码时，会发现我们在获取高低电平时间的时候做了超时判断if (TH1 >= 0x40)，这个超时判断一方面是应对空间突发的红外干扰信号，如果我们不做超时判断，程序有可能会一直等待下一个跳变才会停止检测，造成程序假死。另外一个方面，遥控器的单按按键和持续按住按键发出来的信号是不同的。我们先来对比一下两种按键方式的信号状态，如图16-9和16-10所示。

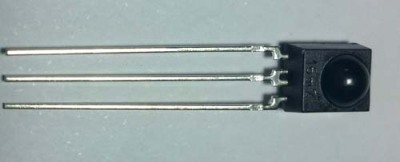

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

　　前者编码器是由生产厂家的人员按红外遥控协议进行编码，而后者适用于一般电子技术人员和电子爱好者的编码。4中的38kHz振荡器即载波信号比较简单，但用的和业余用的也有区别，用的振荡器采用了晶振，而后者一般是RC振荡器。例如彩电红外遥控器上的发射端用了455kHz的晶振，是经过整数分频的，分频系数为12，即。当然也有一些工业用的遥控系统，采用36kHz、40kHz或56kHz等的载波信号。 因红外遥控器的控制距离约10米远，要达到这个，其发射的载波频率(38kHz)要求十分稳定，而非用的RC(38kHz)载波频率稳定性差，往往偏离38kHz甚至很远，这就大大缩短了遥控器的控制距离。

　　下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.
