Infrared。c文件主要是用来检测红外通信的，当发生外部中断后，进入外部中断，通过定时器1定时，首先对引导码判断，而后对数据码的每个位逐位获取高低电平的时间，从而得知每一位是0还是1，把数据码解出来。 红外输入引脚为0时循环检测等待，变为1时则结束本循环 当T1计数值大于0x4000，即低电平持续时间超过约18ms时， 强制退出循环，是为了避免信号异常时，程序假死在这里。返回T1的计数值 INT1中断服务函数，执行红外接收及解码 接收并判定引导码的9ms低电平 时间判定范围为8.5～9.5ms， 超过此范围则说明为误码，直接退出 退出前清零INT1中断标志 接收并判定引导码的4.5ms高电平 时间判定范围为4.0～5.0ms， 超过此范围则说明为误码，直接退出 接收并判定后续的4字节数据 循环接收4个字节 循环接收判定每字节的8个bit

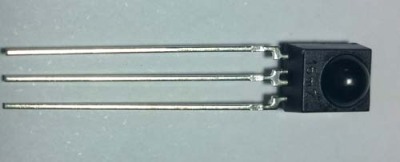

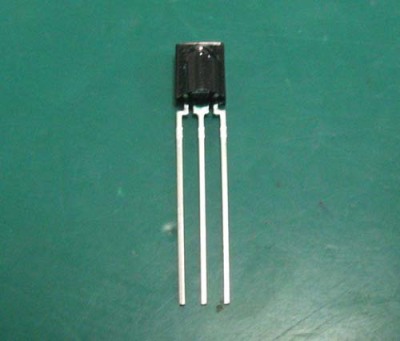

红外接收头的原理红外遥控信号是一连串的二进制脉冲吗。为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调治在特定的载波频率上,然后再经红外发射二管发射出去,而红外线接收装置则要滤除其他杂波,只接收该特定频率的信号并将其还原成二进制脉冲码,也就是解调.目前,对于这种进行了调制的红外遥控信号，通常是采用一体化红外线接收头进行调 红外接收头的原理 红外遥控信号是一连串的二进制脉冲吗。为了使其在无线传输过程中免受其他红外信号的干扰,通常都是先将其调治在特定的载波频率上,然后再经红外发射二管发射出去,而红外线接收装置则要滤除其他杂波,只接收该特定频率的信号并将其还原成二进制脉冲码,也就是解调.目前,对于这种进行了调制的红外遥控信号，通常是采用一体化红外线接收头进行调解.一体化红外线接收头将红外发光二管,低噪音放大器,限幅器,带通滤波器,解调器,,以及整形驱动电路等集成在一起.一体化红外线接收头体积小,灵敏度高,外接元件少,抗干扰能力强,使用十分方便.
那在原理上，我们如何从电路的角度去实现这个功能呢？ 红外发射原理图 38K载波，我们可以用455K晶振，经过12分频得到37.91K，也可以由时基电路NE555来产生，或者使用单片机的PWM来产生。当信号输出引脚输出高电平时，Q2截止，不管38K载波信号如何控制Q1，右侧的竖向支路都不会导通，红外管L1不会发送信息。当信号输出是低电平的时候，那么38K载波就会通过Q1释放出来，在L1上产生38K的载波信号。这里要说明的是，大多数家电遥控器的38K的占空比是1/3，也有1/2的，但是相对少一些。
红外线发射管采用的半导体材料通常是砷化镓（GaAs）、砷铝化镓（GaAlAs）等，以全透明或浅蓝色、黑色树脂封装。目前红外线发射管的应用主要是各类光电检测器的信号源，具体用在遥控、警报和无线通信等方面，如我们在电视遥控器这一类发射设备前端看到的暗红色半透明圆球器件就是LED红外发射管。
