　　电路，用来接收图16-5电路发送出来的波形，当HS0038监测到有38K的红外信号时，就会在OUT引脚输出低电平，当没有38K的时候，OUT引脚就会输出高电平。那我们把OUT引脚接到单片机的IO口上，通过编程，就可以获取红外通信发过来的数据了。 OUT引脚输出的数据是不是又恢复成为基带信号数据了呢？那我们单片机在接收这个基带信号数据的时候，如何判断接收到的是什么数据，应该遵循什么协议呢？像我们前边学到的UART、I2C、SPI等通信协议都是基带通信的通信协议，而红外的38K仅仅是对基带信号进行调制解调，让信号更适合在信号中传输。

　　标准（代表芯片SAA3010）:载波频率为38kHz ；没有简码，点按键时，控制码在1 和0 之间切换，若持续按键，则控制码不变。一个全码可等同于起始码、控制码、系统码、数据码的时间总和，数据0 用“低电平0. 889ms ＋高电平0. 889ms”表示；数据１ 用“ 高电平0. 889ms ＋ 低电平0.889ms”表示，如图3 所示。 位传送方式是采用双相位，位1 和位0 的相位正好相反。在解码时可以用定时采样的方式进行解码，一个位采样二次，分别在位波形的四分之一和四分之三处进行采样，如位1 用这种方法采样的值就是0 和1。当然也可以只采样一次，例如在波形的四分之一处进行采样，然后定时一个波形的周期再采样，这样位1 采样的值就是0。

　　注意: 波形先是发低位地址再发高位地址。 所以 反转过来就是 十六进制的DD20；键值波形如下: 另外注意8 位的键值代码是取反后再发一次的,。 一位是一个逻辑“1”。 RC5 编码相对简单一些: 同样由于取自红外接收头的波形需要反相一下波形以便于分析: 反相后的波形: 根据编码规则: 得到一组数字: 位是起始位S通常是逻辑1 第二位是场位F通常为逻辑1， 在RC5 扩展模式下它将6位命令代码扩充到7 位代码（高位MSB） ， 这样可以从64 个键值扩充到128 个键值。

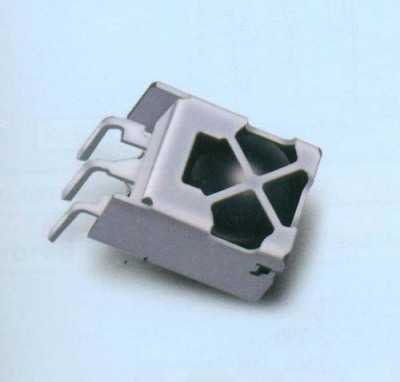

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
