　　红外遥控器按键编码 先是9ms载波加4.5ms空闲的起始码，数据码是低位在前，高位在后，数据码个字节是8组560us的载波加560us的空闲，也就是0x00，第二个字节是8组560us的载波加1.68ms的空闲，可以看出来是0xFF，这两个字节就是用户码和用户码的反码。按键的键码二进制是0x0B，反码就是0xF3，跟了一个560us载波停止位。对于我们的遥控器来说，不同的按键，就是键码和键码反码的区分，用户码是一样的。这样我们就可以通过单片机的程序，把当前的按键的键码给解出来。

　　小结 利用电路，可以实现多路遥控器，即在发射端，将ICl组成的低频振荡器，其电路模式不变，只改变电阻R2，即可构成若干种R组成的多个频率不同的低频振荡器(即编码)，利用微动开关转接，38kHz的载波电路共用；在接收电路中，一体化红外接收头共用，再设置与接收端编码器相同个数的LM567锁相器和后级锁相驱动控制电路，各锁相环的振荡频率与各编码器的低频编码信号的频率对应相等。这样发射端按压不同的按钮，载波信号接入不同频率编码的调制信号时，在接收端，各对应的LM567的脚的电平会发生变化，从而形成多路控制信号。

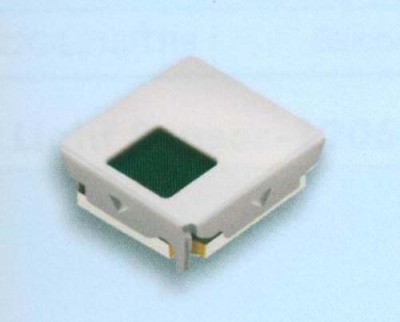

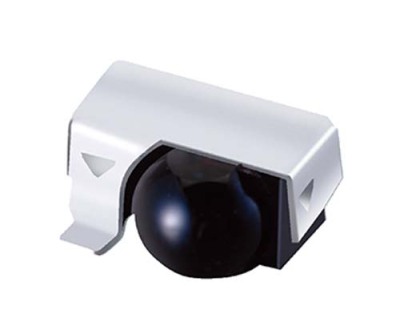

　　家用电器中的红外遥控装置就是LED红外线发射管和接收头的一个典型日常应用，它的优点是抗干扰性好，电路简单易实现，功耗小成本低等，现在几乎所有的家电遥控装置都是用的这种装置。

　　红外编解码解析 现有的红外遥控包括两种方式:PWM（脉冲宽度调制）和PPM（脉冲位置调制）。 两种形式编码的代表分别为NEC 和PHILIPS 的RC-5、RC-6 以及将来的RC-7。 PWM（脉冲宽度调制）:以发射红外载波的占空比代表“0”和“1”。为了节省能量，一般情况下，发射红外载波的时间固定，通过改变不发射载波的时间来改变占空比。例如常用的电视遥控器，使用NEC upd6121，其“0”为载波发射0.56ms,不发射0.56ms；其“1”为载波发射0.56ms,不发射1.68ms；此外，为了解码的方便，还有引导码，upd6121 的引导码为载波发射9ms，不发射4.5ms。upd6121 总共的编码长度为108ms。
