　　我们前边学中断的时候，学到51单片机有外部中断0和外部中断1这两个外部中断。我们的红外接收引脚接到了P3.3引脚上，这个引脚的第二功能就是外部中断1。在寄存器TCON中的bit3和bit2这两位，是和外部中断1相关的两位。其中IE1是外部中断标志位，当外部中断发生后，这一位被自动置1，和定时器中断标志位TF相似，进入中断后会自动清零，也可以软件清零。bit2位是设置外部中断类型的，如果bit2位为0，那么只要P3.3为低电平就可以触发中断，如果bit2位为1，那么P3.3从高电平到低电平的下降沿发生才可以触发中断。此外，外部中断1使能位是EX1。那下面我们就把程序写出来，使用数码管把遥控器的用户码和键码显示出来。

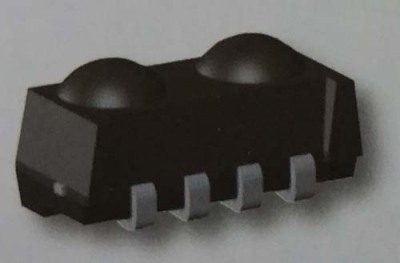

　　红外接收头的种类很多，引脚定义也不相同，一般都有三个引脚，包括供电脚，接地和信号输出脚。根据发射端调制载波的不同应选用相应解调频率的接收头。 红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头的供电脚上须加上滤波电容，一般在22uf以上。有的厂家建议在供电脚和电源之间接入330欧电阻，进一步降低电源干扰。 红外发射器可从遥控器厂家定制，也可以自己用单片机的PWM产生，家庭遥控推荐使用红外发射管(L5IR4-45)的可产生37.91KHz的PWM,PWM占空比设置为1/3,通过简单的定时中断开关PWM,即可产射波形。

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。
