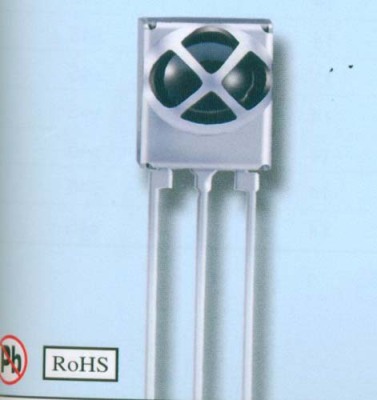

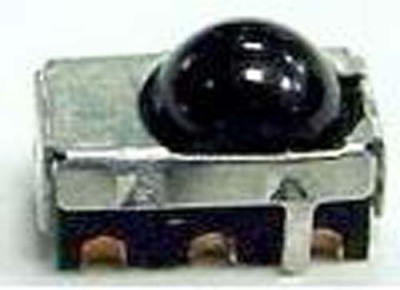

　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。

　　那在原理上，我们如何从电路的角度去实现这个功能呢？ 红外发射原理图 38K载波，我们可以用455K晶振，经过12分频得到37.91K，也可以由时基电路NE555来产生，或者使用单片机的PWM来产生。当信号输出引脚输出高电平时，Q2截止，不管38K载波信号如何控制Q1，右侧的竖向支路都不会导通，红外管L1不会发送信息。当信号输出是低电平的时候，那么38K载波就会通过Q1释放出来，在L1上产生38K的载波信号。这里要说明的是，大多数家电遥控器的38K的占空比是1/3，也有1/2的，但是相对少一些。

　　家用电器中的红外遥控装置就是LED红外线发射管和接收头的一个典型日常应用，它的优点是抗干扰性好，电路简单易实现，功耗小成本低等，现在几乎所有的家电遥控装置都是用的这种装置。

　　前者编码器是由生产厂家的人员按红外遥控协议进行编码，而后者适用于一般电子技术人员和电子爱好者的编码。4中的38kHz振荡器即载波信号比较简单，但用的和业余用的也有区别，用的振荡器采用了晶振，而后者一般是RC振荡器。例如彩电红外遥控器上的发射端用了455kHz的晶振，是经过整数分频的，分频系数为12，即。当然也有一些工业用的遥控系统，采用36kHz、40kHz或56kHz等的载波信号。 因红外遥控器的控制距离约10米远，要达到这个，其发射的载波频率(38kHz)要求十分稳定，而非用的RC(38kHz)载波频率稳定性差，往往偏离38kHz甚至很远，这就大大缩短了遥控器的控制距离。
