　　2通道 20.0% 初始化键盘端口 至此红外的收发设计完成，按照此过程便可以实现红外的双向通信。随着家用电器、视听产品的普及，红外线遥控器已被广泛使用在各种类型的家电产品上（如遥控开关、智能开关等）。其具有体积小、抗干扰能力强、功耗低、功能强、成本低等特点，在工业设备中也得到广泛应用。 一般而言，一个通用的红外遥控系统由发射和接收两大部分组成，所示: 其中发射部分主要包括键盘矩阵、编码调制、红外发射管；接收部分包括光、电信号的转换以及放大、解调、解码电路。举例来说，通常我们家电遥控器信号的发射，就是将相应按键所对应的控制指令和系统码( 由0 和1 组成的序列)，调制在32~56kHz 范围内的载波上，然后经放大、驱动红外发射管将信号发射出去。此外，现在流行的控制方法是应用编/ 解码集成电路芯片来实现。

　　由于我们的红外调制信号是半双工的，而且同时空间只能允许一个信号源，所以我们红外的基带信号不适合在I2C或者SPI通信协议中进行的，我们前边提到过UART虽然是2条线，但是通信的时候，实际上一条线即可，所以红外可以在UART中进行通信。当然，这个通信也不是没有限制的，比如在HS0038B的数据手册中标明，要想让HS0038B识别到38K的红外信号，那么这个38K的载波要大于10个周期，这就限定了我们红外通信的基带信号的比特率不能高于3800，那如果把串口输出的信号直接用38K调制的话，波特率也就不能高于3800。当然还有很多其他基带协议可以利用红外来调制，下面我们介绍一种遥控器常用的红外通信协议——NEC协议。

　　不同公司的遥控芯片，采用的遥控码格式也不一样。在此介绍目前广泛使用较普遍的两种，一种是( 脉冲宽度调制) 标准，一种是( 脉冲位置调制) 标准。 NEC 标准（代表芯片WD6122）:遥控载波的频率为38kHz( 占空比为1:3) ；当某个按键按下时，系统首先发射一个完整的全码，然后经延时再发射一系列简码，直到按键松开即停止发射。简码重复为延时108ms，即两个引导脉冲上升沿之间的间隔都是108ms。如图2所示即为完整的NTC编码。

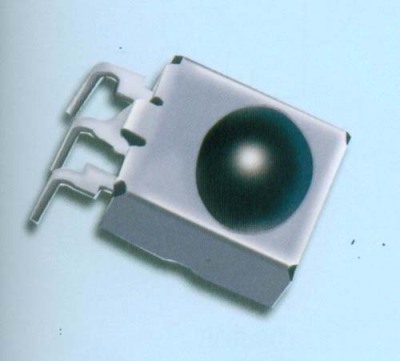

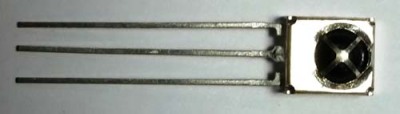

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
