　　接收判定每bit的560us低电平 时间判定范围为340～780us， 超过此范围则说明为误码，直接退出 接收每bit高电平时间，判定该bit的值 时间判定范围为340～780us， 在此范围内说明该bit值为0 因低位在先，所以数据左移，高位为0 时间判定范围为1460～1900us， 在此范围内说明该bit值为1 因低位在先，所以数据左移， 不在上述范围内则说明为误码，直接退出接收完一个字节后保存到缓冲区 接收完毕后设置标志 退出前清零INT1中断标志 大家在阅读这个文件里的代码时，会发现我们在获取高低电平时间的时候做了超时判断if (TH1 >= 0x40)，这个超时判断一方面是应对空间突发的红外干扰信号，如果我们不做超时判断，程序有可能会一直等待下一个跳变才会停止检测，造成程序假死。另外一个方面，遥控器的单按按键和持续按住按键发出来的信号是不同的。我们先来对比一下两种按键方式的信号状态，如图16-9和16-10所示。

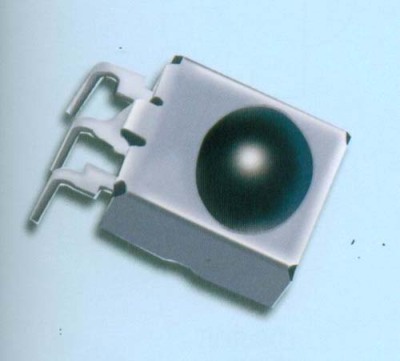

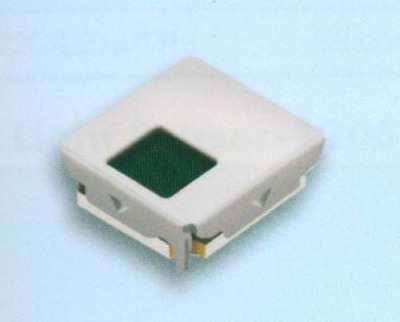

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　引导码:9ms的高电平，4.5ms的低电平，用于判断数据帧的开始； 地址码:注意小端在前，如例子中发送的数据是0x59； 地址反码:地址码取反获得，如0x59的反码是0xA6，用于判断数据的正确 命令码:0x16 命令反码:0xe9 如果一直按着某个键值，发送的则是以110ms为周期的重复码，重复码由9ms的高电平，和4.5ms的低电平，以及一个560us的高电平组成，具体如下图Div:时钟分频系数: 1/2/4/8 Mode1:通道1的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 Mode2:通道2的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 出口参数:1表示设置成功，0表示参数错误，设置失败。 说    明: 在调用PWM相关函数之前，需要调用该函数设置TA的模式和时钟源。 范    例: TAPwmInit('A',1,'P','P')TA时钟设为ACLK,通道1和通道2均为高电平输出

　　红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。 早期的红外一体化接收头一般由集成电路与接收二管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二管封装在一起的，不可拆，不可修，体积很小。大多数接收头供电为5V，有少数早期的接收头为12V供电。
