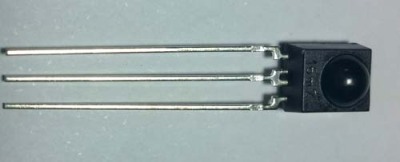

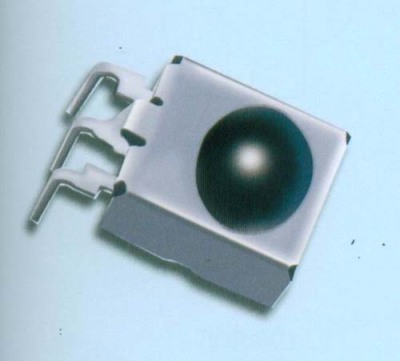

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　调制:就是用待传送信号去控制某个高频信号的幅度、相位、频率等参量变化的过程，即用一个信号去装载另一个信号。比如我们的红外遥控信号要发送的时候，先经过38K调制。 原始信号就是我们要发送的一个数据“0”位或者一位数据“1”位，而所谓38K载波就是频率为38K的方波信号，调制后信号就是我们发射出去的波形。我们使用原始信号来控制38K载波，当信号是数据“0”的时候，38K载波毫无保留的发送出去，当信号是数据“1”的时候，不发送载波信号。

　　在上述三种方式中，PPM(脉冲位置编码)和PWM(脉冲宽度编码)两种方式是红外遥控系统中常用的。 红外线信号传输协议 红外线信号传输协议除了规定红外遥控信号的载波频率、编码方式、空号和传号的宽度等外，还对数输的格式进行了严格的规定，以确保发送端和接收端之间数输的准确无误。红外线信号传输协议是为逃行红外信传输所制定的标准，儿乎的红外遥控系统都是按照特定的红外线信专传输协议来进行信号传输的。因此，要紫握红外遥控技术，首先要熟悉红外线信号传输协议以及与之机关的红外线发射和接收芯片。
