　　红外线的特点 人的眼睛能看到的可见光，若按波长排列，依次（从长到短）为红、橙、黄、绿、青、蓝、紫，如图1所示。由图可见，红光的波长范围比红光波长还长的光叫红外线。红外线遥控器就是利用波长0.76m1.5m之间的近红外线来传送控制信号的。 红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。红外发射管人们见到的红外遥控系统分为发射和接收两部分。发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光。

　　常用的红外发光二极管发出的红外线波长为940nm左右，外形与普通5mm发光二极管相同，只是颜色不同。一般有透明、黑色和深蓝色等三种。判断红外发光二极管的好坏与判断普通二极管一样的方法。单只红外发光二极管的发射功率约100mW。红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。 接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。

　　一体化遥控接收头

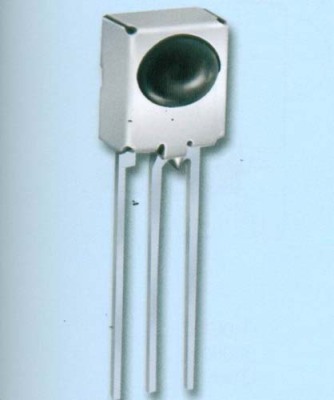

　　红外接收二极管一般有圆形和方形两种。由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头，如图3所示。红外线一体化接收头是集红外接收、放大、滤波和比较器输出等的模块，性能稳定、可靠。所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。图3是常用两种红外接收头的外形，均有三只引脚，即电源正VDD、电源负(GND)和数据输出(Out)。接收头的引脚排列因型号不同而不尽相同，图3列出了因接收头的外形不同而引脚的区别。
