　　1、红外遥控简介

　　红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠， 功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用， 并越来越多的应用到计算机系统中。

　　红外遥控通信系统一般由红外发射装置和红外接收设备两大部分组成

　　2、红外发射装置

　　红外发射装置，也就是通常我们说的红外遥控器是由键盘电路、红外编码电路、电源电路和红外发射电路组成。红外发射电路的主要元件为红外发光二极管。 它实际上是一只特殊的发光二极管。我们配套的红外遥控器使用的是 NEC 协议。

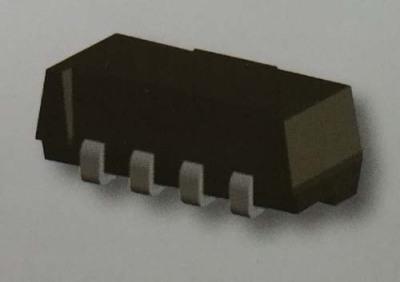

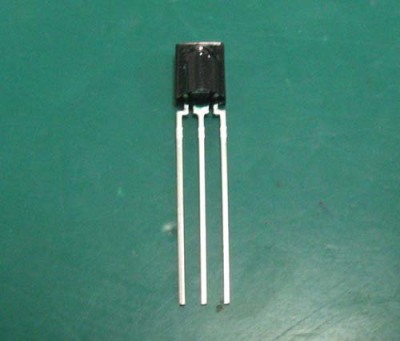

　　一体化遥控接收头

　　NEC 码的位定义:一个脉冲对应 560us 的连续载波，一个逻辑 1 传输需要 2.25ms（560us 脉冲+1680us 低电平），一个逻辑 0 的传输需要 1.125ms（560us 脉冲+560us 低电平）。而红外接收头在收到脉冲的时候为低电平，在没有脉冲的时候为高电平，这样，我们在接收头端收到的信号为:逻辑 1 应该是 560us 低 +1680us 高，逻辑 0 应该是 560us 低+560us 高。所以可以通过计算高电平时间判断接收到的数据是 0 还是 1。NEC 码位定义时序图如下图所示:

　　NEC 遥控指令的数据格式为:引导码、地址码、地址反码、控制码、控制反码。引导码由一个 9ms 的低电平和一个 4.5ms 的高电平组成，地址码、地址反 码、控制码、控制反码均是 8 位数据格式。按照低位在前，高位在后的顺序发送。采用反码是为了增加传输的可靠性（可用于校验）。数据格式如下:

　　NEC 码还规定了连发码(由 9ms 低电平+2.5m 高电平+0.56ms 低电平 +97.94ms 高电平组成)，如果在一帧数据发送完毕之后，红外遥控器按键仍然没有放开，则发射连发码，可以通过统计连发码的次数来标记按键按下的长短或次数。
